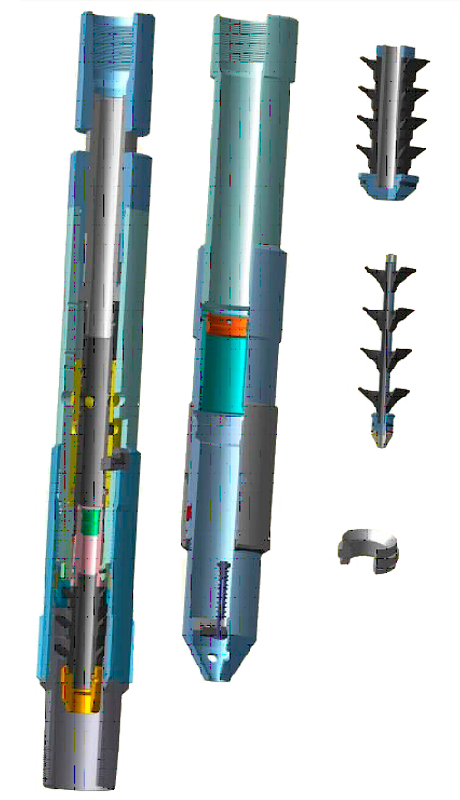

Комплекс пристроїв для секційного кріплення похилих та горизонтальних свердловин ОЦКО1-146,168

Комплекс пристроїв для секційного кріплення похилих та горизонтальних свердловин ОЦКО1-146,168

Призначення

Комплекс ОЦКО1-146,168 призначений для спуска і цементуван-ня секцій обсадних колон діаметром 146 і 168 мм з обертанням в умовно вертикальні, похилі та горизонтальні стовбури свердловин, зі стикуванням секцій в обсадженому стовбурі

Комплектність

  • Роз’єднувач різьбовий зі стикувальною муфтою та підвісною пробкою
  • Стикувальний вузол з дроселем і циркуляційним пристроєм
  • Комплект пробок (парашутна і продавочна), куля
  • Кільце «стоп»
  • Спеціальна цементувальна головка для цементування І секції (під парашутну пробку і кулю) в комплект ОЦКС не входить, а поставляється окремо.

Переваги

  • Можливість обертання секції обсадної колони при спуску або цементуванні
  • Отримання сигналу «стоп» при цементуванні І і ІІ секцій
  • Синхронне відкриття промивочних отворів в момент стикування секцій
  • Можливість натягування верхньої секції на розрахункову величину без  порушення герметичності стиковки
  • Цементування верхньої секції в зістикованому стані
  • Пакерне ущільнення стику секцій стійке до агресивного середовища
  • Можливість проведення гідравлічних випробувань в зістикованому положенні на стенді
  • Сумісний з установкою в нижній секції колони заколонних пакерів типу ПФЗ4,  ПГПМ, ПГМД
  • Можливість дублювання відкриття промивочних отворів та звільнення лівої різьби від стопоріння рухом бурильної колони
  • Відкриття промивочних отворів виникає відразу після отримання сигналу «стоп»

Технічна характеристика

Умовний діаметр, мм 146 168
Вантажопідйомність, кН 1500 1750
Тиск опресовки , МПа 40...50 40...50
Зовнішній діаметр, мм 182 198
Внутрішній діаметр, мм 125 144

Довжина в зборі, мм:


Роз’єднувач 1480 1330
Стикувальний вузол 1410 1480

Захищено патентом України №72252 від 15.02.2005 р
