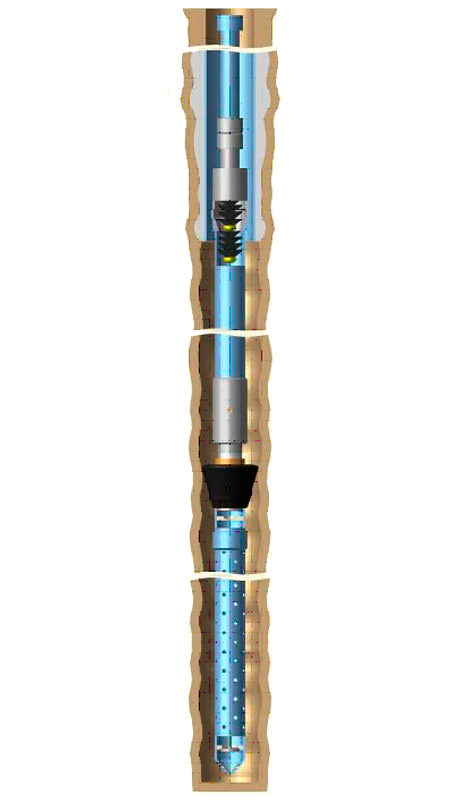

Комплекс пристроїв для манжетного цементування свердловин ОМЦК1-146, 168
Призначення
Обладнання ОМЦК1-146,168 призначається для спуску і манжетного цементування обсадних колон діаметром 146,168 мм при секційному кріпленні похилих та горизонтальних свердловин.
Комплектність
- Роз’єднувач різьбовий зі стикувальною муфтою та двома підвіс-ними пробками ОЦКМ1, або ОЦКО
- Стикувальний вузол з дроселем і циркуляційним пристроєм
- Муфта ступеневого цементування МСЦГ9М
- Пакер гідромеханічний ПГМ1
- Комплект пробок (дві парашутні і продавочна), куля
- Кільце «стоп»
- Спеціальна цементувальна головка для цементування І секції (під парашутну пробку і кулю) в комплект ОЦКС не входить, а поставляється окремо
Переваги
- Отримання сигналу „стоп” при цементуванні І і ІІ секцій
- Синхронне відкриття промивочних отворів в момент стикування секцій
- Можливість натягування верхньої секції на розрахункову величи-ну без порушення герметичності стиковки
- Цементування верхньої секції в зістикованому стані
- Пакерне ущільнення стику секцій стійке до агресивного середо-вища
- Гідравлічні випробування в зістикованому положенні на стенді
- Надійний захист продуктивних пластів від негативного впливу цементного розчину в процесі цементування експлуатаційних колон
- Центрування лівої різьби до повного відкручування.
Технічна характеристика
| Умовний діаметр, мм | 146 | 168 |
| Вантажопідйомність, кН | 1500 | 1750 |
| Тиск опресовки , МПа | 40...50 | 40...50 |
| Зовнішній діаметр, мм | 182 | 198 |
| Внутрішній діаметр, мм: | 125 | 144 |
Довжина в зборі: |
||
| Роз’єднувач, мм | 1480 | 1330 |
| Стикувальний вузол, мм | 1410 | 1480 |
Суміжне та додаткове обладнання

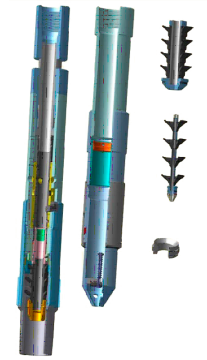

Комплекс пристроїв для секційного кріплення похилих та горизонтальних свердловин ОЦКО1-146,168
Комплекс пристроїв для секційного кріплення похилих та горизонтальних свердловин ОЦКО1-146, 168

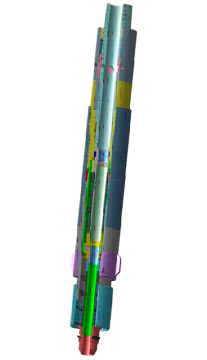

Комплекс пристроїв для ступеневого цементування перших секцій експлуатаційних колон ОЦКМ1-146,168
Комплекс пристроїв для ступеневого цементування перших секцій експлуатаційних колон ОЦКМК-146, 168

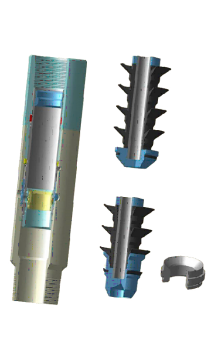

Муфта ступеневого цементування МСЦГ9М-146,168
