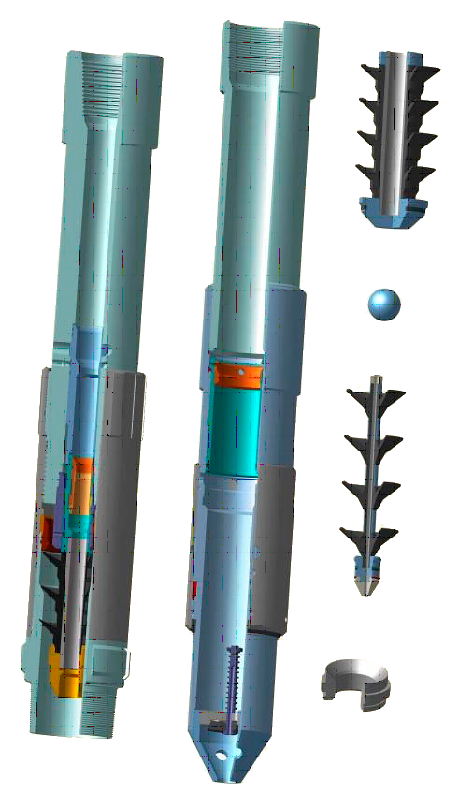

Комплекс пристроїв для секційного кріплення свердловин ОЦКС-146, 168

Комплекс пристроїв для секційного кріплення свердловин ОЦКС1-146, 168

Призначення

Комплекс ОЦКС-146,168 призначений для секційного кріплення вертикальних і похилих нафтових та газових свердловин експлуатаційними колонами діаметром 146, 168 мм зі стикуванням секцій в обсадженому стовбурі.

Комплектність

  • Роз’єднувач різьбовий зі стикувальною муфтою та підвісною пробкою
  • Стикувальний вузол з дроселем і циркуляційним пристроєм
  • Комплект пробок (парашутна і продавочна), куля
  • Кільце «стоп»
  • Спеціальна цементувальна головка для цементування І секції (під парашутну пробку і кулю) в комплект ОЦКС не входить, а поставляється окремо.

Переваги

  • Отримання сигналу „стоп” при цементуванні І і ІІ секцій
  • Синхронне відкриття промивочних отворів в момент стикування секцій
  • Можливість натягування верхньої секції на розрахункову величину без порушення герметичності стиковки
  • Цементування верхньої секції в зістикованому стані
  • Пакерне ущільнення стику секцій стійке до агресивного середовища
  • Гідравлічні випробування в зістикованому положенні на стенді
  • Сумісний з установкою в нижній секції колони заколонних пакерів типу ПФЗ4, ПГПМ, ПГМД, або муфти ступеневого цементування
  • Центрування лівої різьби до повного відкручування.

Технічна характеристика

Умовний діаметр, мм  146  168
Вантажопідйомність, кН  1500  1750
Тиск опресовки , МПа 40...50  40...50
Зовнішній діаметр, мм  182  198
Внутрішній діаметр, мм  125  144

Довжина в зборі:


Роз’єднувач, мм  1480  1330
Стикувальний вузол, мм  1410  1480

Захищено патентом України №72252 від 15.02.2005 р
