Комплекс пристроїв для секційного кріплення свердловин КСЦ3-245
Призначення
Комплекс КСЦ3-245 призначений для секційного кріплення вертикальних і похилих нафтових та газових свердловин проміжними колонами діаметром 245 мм зі стикуванням секцій як у відкритому, так і обсадженому стовбурах.

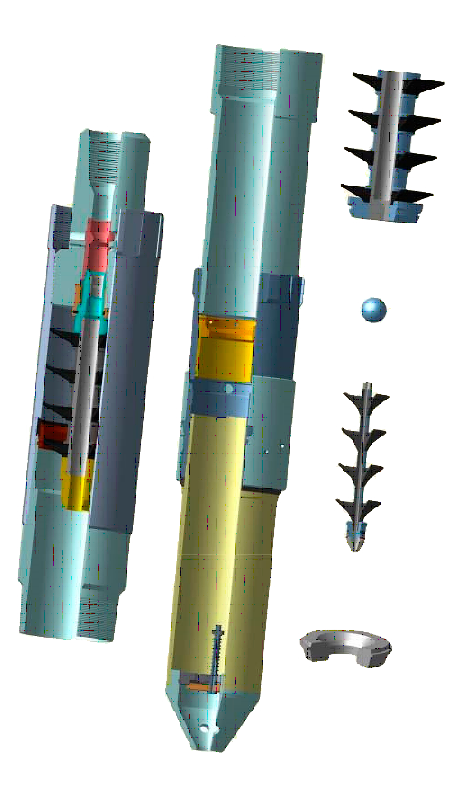

Комплектність
- Роз’єднувач різьбовий зі стикувальною муфтою та підвісною пробкою
- Стикувальний вузол з дроселем і циркуляційним пристроєм
- Комплект пробок (парашутна і продавочна, куля)
- Кільце «стоп»
- Спеціальна цементувальна головка для цементування І секції (під парашутну пробку і кулю) в комплект КСЦ не входить, а поставляється окремо.
Переваги
- Отримання сигналу „стоп” при цементуванні І і ІІ секцій
- Синхронне відкриття промивочних отворів в момент стику-вання секцій
- Можливість натягування верхньої секції по розрахунку без порушення герметичності стиковки
- Цементування верхньої секції в зістикованому стані
- Пакерне ущільнення стику секцій стійке до агресивного се-редовища
- Гідравлічні випробування на стенді в зістикованому вигляді.
Технічна характеристика
| Умовний діаметр, мм | 245 |
| Вантажопідйомність, кН | 2000 |
| Тиск опресовки , МПа | 35...45 |
| Зовнішній діаметр, мм | 280 |
| Внутрішній діаметр, мм | 220 |
Довжина в зборі: |
|
| Роз’єднувач, мм | 1280 |
| Стикувальний вузол, мм | 1780 |
Захищено патентом України №72252 від 15.02.2005 р
