Комплекс пристроїв для кріплення свердловин хвостовиками КПЦХ1-102/146, 146/168

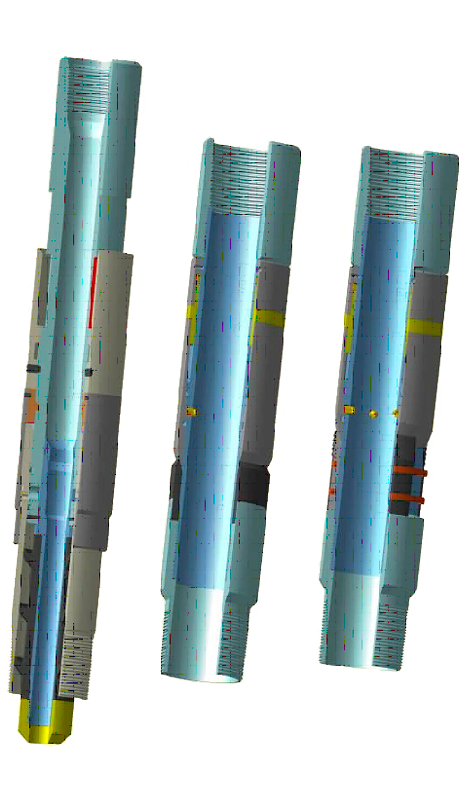

Комплекс пристроїв для кріплення свердловин хвостовиками КПЦХ1-102/146, 146/168

Призначення

Комплекс пристроїв КПЦХ1-102/146, 146/168 призначений для спуску, цементування, підвіски та герметизації міжколонного простору хвостовиків діаметром 102, 114 мм в похилих та гори-зонтальних свердловинах, обсаджених колонами діаметром 146 і 168 мм відповідно.

Комплектність

  • Модуль роз’єднувача колони безрізьбового з підвісною пробкою
  • Модуль підвіски клинової, гідравлічної
  • Модуль пакера гідромеханічного
  • Парашутна пробка
  • «Стоп-перехідник»

Переваги

  • Отримання сигналу «стоп» при цементуванні хвостовика
  • Гідравлічний контроль за від’єднанням транспортувальної колони
  • Послідовне спрацьовування модулів клинової підвіски, пакера та роз’єднувача при отриманні сигналу «стоп»
  • Можливість дублювання від’єднання транспортувальної колони
  • Можливість використання модулів як в комплексі, так і окремо.

Технічна характеристика

Умовний діаметр хвостовика, мм 102  114
Вантажопідйомність, кН 300  300
Найбільший зовнішній діаметр вузлів комплексу в транспортному положенні, мм 121 141
Найменший внутрішній діаметр вузлів комплексу в транспортному положенні, мм 35 35
Зусилля розвантаження для спрацьовування роз’єднувача, тс 5 5

Перепад тиску для спрацьовування:


  • модуля роз’єднувача, МПа
  • модуль підвіски і модуля пакера, МПа

18
14...15

 18
14...15

Захищено патентом України №72252 від 15.02.2005 р
